Pour effectuer la recharge de son véhicule électrique, il est primordial d’identifier le type de prise de son véhicule pour ainsi pouvoir sélectionner la borne adaptée pour le branchement. Mis à part le type de branchement, un aspect important est la puissance maximale en kW qu’est capable de recevoir le véhicule.

Voici les sujets couverts dans ce guide complet des solutions de recharge électrique :

  1. Les types d’installations de bornes de recharge
    1. La borne de recharge murale
    2. La borne de recharge sur pied
    3. Le chargeur rapide
  2. Les types de prises présentes sur les bornes de recharge
    1. La prise de Type 2
    2. La prise de Type 4 ou CHAdeMO
    3. La prise Combo CCS
  3. Les puissances de charge des bornes de recharge
  4. Différents usages des bornes de recharge possibles
    1. Le bornes de recharge ouvertes au public
    2. Les bornes de recharge privées pour particuliers, copropriétés et entreprises

1. Les types de bornes de recharge existantes

Selon où vous souhaitez installer votre borne de recharge, deux solutions s’offrent à vous. Vous pouvez opter pour une pose murale de votre borne ou une borne de recharge sur pied.



La borne de recharge murale

Le type de borne de recharge le plus répandu est le type celle installé sur un mur. Ce type de borne offre de nombreux avantages pour la recharge notamment pour sa simplicité d’utilisation et sa pose discrète minimisant les encombrements.

En effet, l’utilisation de ce type de recharge est le parfait intermédiaire entre la recharge rapide et la recharge lente, selon les modèles il existe plusieurs puissances de charge. La borne s’adapte au réseau électrique du propriétaire pour éviter la surchauffe du circuit électrique et le disjonctement du compteur électrique.



La borne de recharge sur pied

Une alternative à la fixation d’une borne au mur est la pose sur un pied. Ce peut être le cas lorsque l’emplacement de l’installation n’est pas adapté à une pose murale, par exemple en extérieur, dans un parking d’immeuble ou encore dans un parking d’établissement professionnel.

Le boîtier de recharge est alors fixé sur un pied de montage ou un poteau. Ce dispositif est parfois vendu avec la borne de recharge ou sinon il vous sera proposé lors de l’achat de la borne. Ces installations sont généralement conçues pour résister aux différentes intempéries comme ce peut être le cas avec la pluie.



Le chargeur rapide

La recharge rapide DC est un type de recharge dépendant de la borne. Toutes les bornes ne permettent pas la recharge rapide.

En fonction de la puissance en kW que la borne autorise, le temps de recharge complète du véhicule sera moindre que la recharge avec une borne AC. Une borne est considérée comme chargeur rapide à partir du moment où elle est capable de proposer une puissance supérieure à 43 kW.

La recharge rapide dépend de la borne mais également du véhicule. Il faut que le véhicule soit capable de recevoir une puissance de charge.

2. Les types de prises présentes sur les bornes de recharge

La prise domestique

La prise domestique est le type de prise de courant standard que l’on utilise au quotidien pour brancher nos appareils. L’utilisation de cette prise pour la recharge est la solution la plus simple mais n’est pas la plus efficace. La puissance de courant de ce type de prise est d’au maximum 2,3 kW. La recharge avec ce type est généralement longue et n’est pas conseillée du fait que les nouveaux véhicules disposent de batteries plus importantes. De plus, l’utilisation de cette prise peut entraîner des risques de surchauffe de votre circuit électrique.



La prise de Type 2

La prise de Type 2 est celle qui est la plus utilisée en Europe et présente dans la majorité des bornes de recharges publiques, mais aussi dans les bornes de recharge à domicile. La particularité de ce type de branchement est qu’il permet une charge en monophasé ou en triphasé. Avec l’utilisation du courant alternatif, la prise peut transmettre une puissance de charge entre 3,7 kW et 22 kW. Avec plusieurs modes de charge, elle peut gérer une charge normale mais également rapide ou accélérée lorsque cela est nécessaire. La prise a une apparence de poignée avec 7 broches à son extrémité.

L’entièreté des véhicules récemment commercialisés en Europe sont compatibles avec la prise de Type 2. Parmi ces véhicules il y a notamment :

  • BMW i7
  • BMW iX
  • BMW i4
  • Tesla Model S
  • Tesla Model X
  • Tesla Model 3
  • Renault Zoe
  • Peugeot e-208
  • Porsche Taycan



La prise de Type 4 ou CHAdeMO

La prise de Type 4 plus précisément appelée prise CHAdeMO permet la recharge rapide en courant continu. Elle ne permet pas la recharge par courant alternatif, de ce fait les véhicules concernés par cela nécessitent d’avoir deux prises : une pour la recharge en courant alternatif et l’autre en courant continu. Depuis mai 2021, les bornes de recharge installées en Europe n’ont plus l’obligation d’être équipées d’une prise de type 4. Les bornes de recharge équipées d’une prise CHAdeMO vont disparaître à moyen terme et seront remplacées par d’autres types de prise. La puissance de charge maximale de ce type de prise est de 400 kW. La prise CHAdeMO a une apparence de poignée avec 10 broches à son extrémité.

Ce type de prise étant principalement utilisé par les constructeurs automobiles asiatiques, les véhicules électriques compatible avec cette prise sont :

  • Kia Soul EV
  • Mitsubishi i-MiEV
  • Mitsubishi Outlander PHEV
  • Nissan e-NV200
  • Nissan Leaf
  • Peugeot iOn



La prise Combo CCS

La prise Combo CCS ou aussi appelée prise Type 2 Combo CCS est le dernier type de prise à être sorti sur le marché. Considérée comme une extension de la prise Type 2, celle-ci permet uniquement la recharge rapide en courant continu. Cette prise a été conçue pour concurrencer la prise CHAdeMO. Après avoir été adoptée par de nombreux constructeurs automobiles, elle est devenue en Europe le branchement standard pour la recharge rapide en courant continu. De ce fait, les bornes utilisant ce mode de chargement sont maintenant équipées de ce type de prise Combo CCS. La puissance maximale que peut procurer cette prise est de 350 kW. La prise Combo CCS est celle qui permet la recharge la plus rapide. La prise a une apparence de poignée avec une extrémité divisée en 2 parties. La partie supérieure est équipée de 3 broches tandis que la partie inférieure est équipée de 2 broches.

La quasi-totalité des véhicules électriques qui peuvent utiliser la recharge rapide en courant continu sont compatibles avec le branchement Combo CCS. Parmi ces véhicules il y a notamment :

  • BMW i7
  • Tesla Model 3
  • Audi e tron
  • Mercedes EQA
  • Hyundai Kona

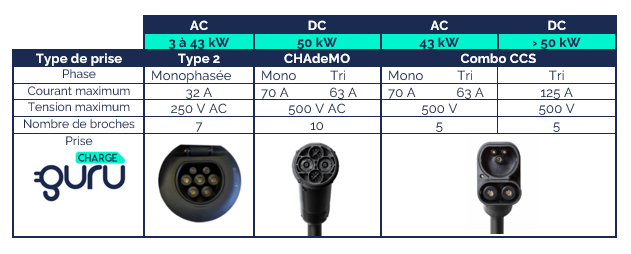

Comparatif des types de prises

3. Les puissances de charge des bornes de recharge

Les bornes de recharge pour véhicules électriques se catégorisent également selon la puissance de charge qu’elles peuvent fournir. Toutes les puissances de charge ne sont pas acceptées par les véhicules, cela dépend de la capacité de charge et de stockage de la batterie.

Les différentes puissances de charge possibles avec des bornes de recharge à domicile sont 3,7 kW, 7,4 kW, 11 kW et 22 kW. Le fonctionnement de ces bornes se fait par courant alternatif (AC).

Les bornes de recharge fonctionnant par courant continu (DC) permettent des puissances de charge entre 43 kW et 350 kW. Ces bornes sont généralement réservées pour un usage public ou semi-privé.

La puissance de charge influe sur le temps de recharge du véhicule électrique. Plus la puissance sera élevée, moins la recharge durera longtemps.

Puissance de chargeBatterie 35,8 kWh (Volkswagen e-Golf)Batterie 50 kWh

(Peugeot e-208)

Batterie 75 kWh

(BMW iX)

Batterie 95 kWh

(Tesla Model X)

2,2 kW16 heures22 heures 45 minutes34 heures43 heures
3,7 kW9 heures 40 minutes13 heures 30 minutes20 heures 30 minutes25 heures 40 minutes
7,4 kW4 heures 50 minutes6 heures 45 minutes10 heures 15 minutes12 heures 50 minutes
11 kW3 heures 15 minutes4 heures 30 minutes6 heures 45 minutes8 heures 30 minutes
22kW1 heures 40 minutes2 heures 15 minutes3 heures 25 minutes4 heures 15 minutes
100 kW/30 minutes45 minutes55 minutes

4. Différents usages des bornes de recharge possibles

Le bornes de recharge ouvertes au public

Selon Avere Belgique dans son Baromètre national des infrastructures de recharge ouvertes au public, en début 2021, 8500  bornes de recharges ouvertes au public sont installées en Belgique. Un chiffre en constante évolution, suivant l’objectif du gouvernement d’atteindre 50 000 bornes de recharge installées sur le territoire.

Les bornes de recharge publique sont accessibles à tous pour la recharge de son véhicule électrique, il est nécessaire d’avoir une badge rfid permettant de déverrouiller la borne. La recharge avec des bornes publiques est généralement coûteuse avec des prix définis selon le propriétaire.

Les bornes de recharge publique sont équipées en général de prise de type 2 ou combo CCS, bien qu’il en reste encore certaines utilisant la prise CHAdeMO. Il est donc possible de recharger son véhicule électrique soit en recharge standard ou alors en recharge rapide si la borne le permet.

Le branchement aux bornes de recharge publique nécessite parfois l’utilisation de son propre matériel. En effet, certaines bornes disposent de câble de recharge tandis que pour d’autres il est nécessaire d’utiliser son propre câble.

Les bornes de recharge publique peuvent être situées sur les parkings ou la voie publique, il est aussi possible pour un particulier ou une entreprise de mettre à disposition du public sa borne de recharge.



Les bornes de recharge privées pour particuliers, copropriétés et entreprises

Pour les usagers de véhicules électriques une solution fiable pour la recharge est l’installation d’une borne de recharge à son domicile ou sur le lieu de travail.

Cette solution est recommandée pour la recharge de son véhicule électrique. De nombreuses marques de bornes existent ce qui laisse donc un large choix parmi les modèles pour l’installation. L’installation de la borne peut se faire sur une pose murale ou sur un pied.

Lors de l’installation, il peut être nécessaire de changer la puissance du compteur électrique pour optimiser la recharge de son véhicule.

Pour une recharge régulière et une utilisation quotidienne de son véhicule, l’installation d’une borne de recharge est la meilleure solution possible offrant une sérénité pour la recharge.
